KOMINY SCHEMATY
Wkłady kominowe
Kominy stalowe służą do odprowadzania spalin lub dymu z każdego rodzaju urządzeń grzewczych. Zgodnie ze sztuką kominiarską, na zewnątrz stosujemy kominy stalowe dwuścienne, izolowane, natomiast do istniejących kominów z cegieł wkłady kominowe (kominy jednościenne).
Wkłady kominowe (kominy jednościenne) stosowane są obowiązkowo do kominów odprowadzających spaliny z kotłów gazowych i olejowych oraz doraźnie do kominów dymowych, czyli odprowadzających dym z kominów i kotłów na paliwa stałe (węgiel, drewno, koks). Wkład kominowy składa się z wyczystki z odkraplaczem i zamknięciem, trójnika, rur prostych, płyty dachowej oraz parasola.
KOMINY DWUŚCIENNE
Kominy stalowe służą do odprowadzania spalin lub dymu z każdego rodzaju urządzeń grzewczych. Zgodnie ze sztuką kominiarską, na zewnątrz stosujemy kominy stalowe dwuścienne, izolowane, natomiast do istniejących kominów z cegieł wkłady kominowe (kominy jednościenne).

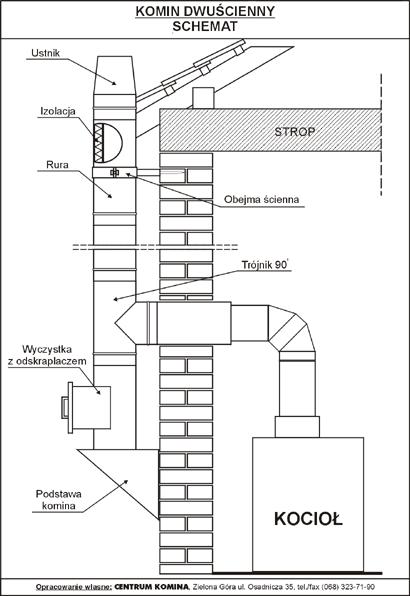

Komin dwuścienny, izolowany mocowany jest do ściany (co 2 metry) specjalnymi obejmami ściennymi, a spoczywa na wsporniku. Najniżej położonymi elementami są wyczystka z drzwiami (lub zatyczką) oraz odskraplacz, które umożliwiają wyczyszczenie oraz odprowadzenie skroplin z komina. Powyżej znajduje się trójnik, który umożliwia z kolei podłączenie przyłącza dymowego lub spalinowego do komina. Komin zakończony jest ustnikiem, który przykrywa od góry izolację.
KOMINY CERAMICZNE

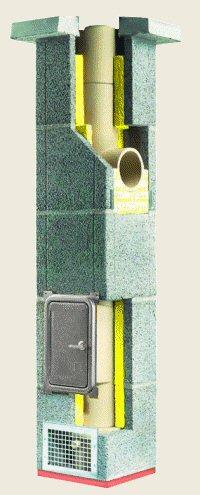

Kominy ceramiczne stosowane są do odprowadzania spalin lub dymu z urządzeń grzewczych każdego typu, czyli z kotłów gazowych, olejowych, węglowych, na drewno oraz kominków. Są znakomitym rozwiązaniem dla każdego inwestora, który musi postawić całkiem nowy komin. Komin ceramiczny ma budowę trójwarstwową. Warstwę wewnętrzną stanowią kwasoodpome i żaroodporne kształtki ceramiczne. Warstwa zewnętrzna to pustaki keramzytowe. Zgodnie ze sztuką kominiarską, każdy odcinek komina, który przebiega na zewnątrz domu lub przez zimne pomieszczenie powinien być izolowany. Do tego celu służą łupki izolacyjne montowane pomiędzy kształtkami ceramicznymi a pustakami keramzytowymi.
Każdy komin ceramiczny powinien być budowany na specjalnym fundamencie. Najniżej położonym elementem jest odskraplacz ceramiczny, który jest jednak rzadko stosowany z uwagi na mały wpływ skroplin wewnątrz ceramiki. Nad odskraplaczem znajduje się wyczystka ceramiczna z podwójnymi drzwiami ze stali nierdzewnej, dzięki której istnieje możliwość; wybierania sadzy z komina. Ponad wyczystką znajdują się rury ceramiczne oraz trójnik ceramiczny wyjściu pod katem 90 stopni lub 45 stopni (45 stopni jest szczególnie zalecany przy niskich kominach do kominków. Wszystkie elementy ceramiczne łączone są specjalnym kitem. Równolegle z elementami ceramicznymi buduję się warstwę zewnętrzną komina z pustaków keramzytowych, które występują w różnych wariantach (bez lub z kanałem wentyllacyjnym). Komin zwieńczony jest płytą betonową oraz płytą dachową ze stali kwasoodpornej. W przypadku obudowania górnej części komina cegłami istnieje potrzeba zastosowania płyty wspornikowej dla cegieł, która montowana jest między pustakami tuż pod dachem.
Do urządzeń opalanych olejem lub gazem zalecana jest średnica komina 140 mm, natomiast do urządzeń na drewno, węgiel, miał i do kominków bezwzględnie 200 mm.
KOMINKI WODNE

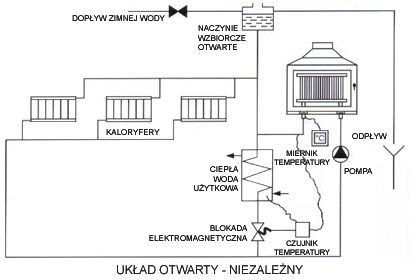

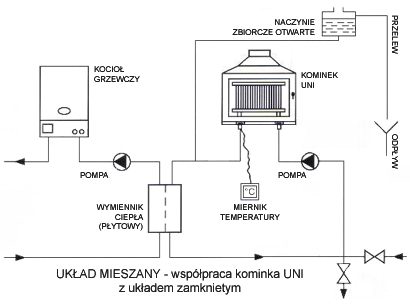

W naszej ofercie znajdują się kominki żeliwne ze stalowymi płaszczami wodnymi (FABRILOR, LECHMA, CTM POLONIA i ENKA) lub rusztami wodnymi (FONTE FLAMME). Mogą służyć do grzania wody w instalacji centralnego ogrzewania oraz ciepłej wody użytkowej. Poniżej przedstawiamy tabelę z podstawowymi danymi technicznymi poszczególnych kominków, a także dwa podstawowe schematy połączeniowe - pierwszy, gdy kominek jest jedynym urządzeniem grzewczym, drugi, gdy kominek współpracuje z innym kotłem grzewczym.
OGRZEWANIA KOMINKOWE

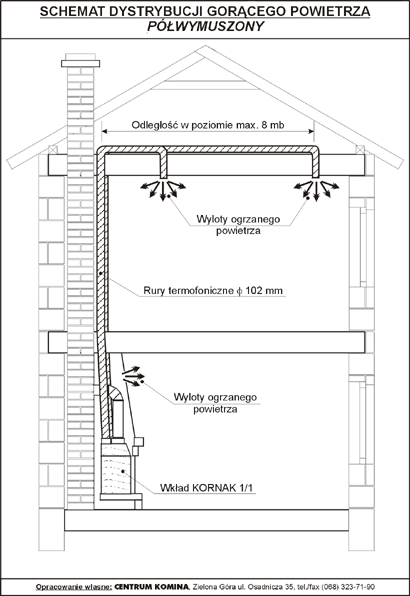

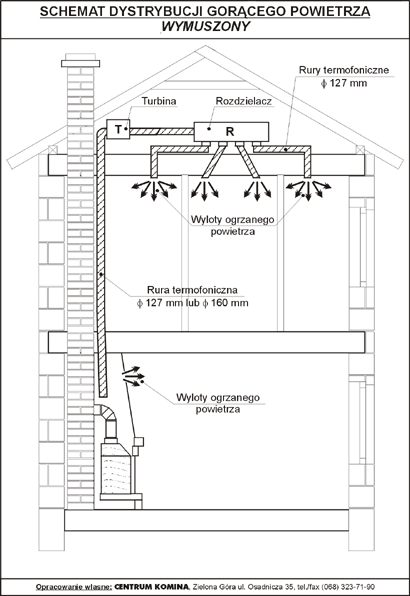

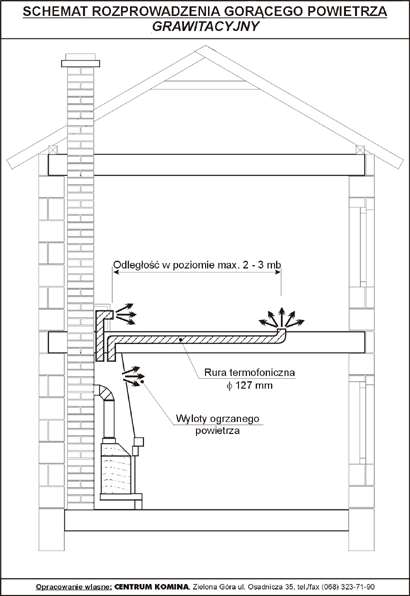

W związku z rosnącymi kosztami ogrzewania na gaz, olej czy prąd, coraz bardziej popularne staje się budowanie kominków z wkładami żeliwnymi. Dają one bowiem dużą szansę na połączenie estetyki z walorami grzewczymi. Prawidłowo zainstalowany kominek wraz z systemem dystrybucji gorącego powietrza umożliwia ogrzewanie nawet całego domu. Ważne jest jednak właściwe dobranie jednego z trzech głównych systemów ogrzewania. Pierwszy wariant (schemat nr 1) tzw. grawitacyjny polega na rozprowadzeniu gorącego powietrza z kominka bez zastosowania żadnych wentylatorów. Najlepszym rozwiązaniem w tym wariancie jest umieszczenie kratek wylotowych jak najniżej, ponieważ gorące powietrze grawitacyjne przesuwa się z dołu do góry. Podstawowym ograniczeniem jest fakt, iż gorące powietrze może przemieścić się w rurze termofonicznej maksymalnie do 3 metrów w bok. Drugi wariant (schemat nr 2) tzw. pół wymuszony oparty jest na specjalnym wkładzie żeliwnym KORNAK nr 1/1, który posiada dwa wbudowane już wentylatory. Tego typu urządzenie, bez dodatkowych innych wentylatorów, umożliwia rozprowadzenie gorącego powietrza nawet do 8 metrów w bok. Możliwe jest w tym przypadku przeprowadzenie rur tarmofonicznych np. na strychu i nawiew gorącego powietrza z góry anemostatami. Trzeci wariant (schemat nr 3) tzw. wymuszony wymaga zastosowania wentylatora kominkowego (turbiny). Jedna rura termofoniczna dostarcza gorące powietrze z okapu do wentylatora, który z kolei wypycha je do rozdzielacza. Z rozdzielacza gorące powietrze wędruje rurami termofonicznymi do anemostatów, które zainstalowane są w konkretnych pomieszczeniach. Najczęściej cała instalacja w wariancie wymuszonym umiejscowiona jest na strychu, choć dopuszcza się montowanie wentylatorów w piwnicy (w takim przypadku nawiew powietrza jest od dołu, a kratki posadowione są w podłodze) lub na tej samej kondygnacji co kominek.
Niezależnie od wariantu, do rozprowadzania gorącego powietrza, wykorzystuje się tzw. rury termofoniczne. Są one fabrycznie izolowane, zbrojone oraz perforowane na rurze wewnętrznej, czyli tłumią hałas przepływającego powietrza. Niestety nie ma możliwości opracowania schematów ogrzewania kominkowego, które sprawdzałoby się w każdym domu. Proponujemy zatem bezpłatne doradztwo i oględziny w miejscu montażu.
SPARTHERM
Stalowe wkłady z szamotem niemieckiego producenta są urządzeniami najwyższej klasy. Charakteryzują się przede wszystkim dużą bezawaryjnością oraz posiadają pełne wyposażenie.
